MJ-EX-DIO8-PNP

规格特性

项目	规格
电源规格	从适配器电源取电
输入信号	A1~A8端子可接8路NPN(漏型）或PNP(源型）传感器。
输出信号	B1~B8端子8通道PNP(源型)输出，每通道可承载500mA电流负载
计数器	A1~A8每路输入自带32 位计数器，计数频率<1MHz，可设置计数方向为向上或向下
隔离方式	A1~A8光耦隔离
安装方式	35毫米导轨安装
接线方式	快接端子，线径Max.1.0平方毫米(AWG 18)
输入电压	A1~A8输入开启电压Min.0VDC to Max.14VDC
输出电压	B1~B8与COMB端子输入电源电压相同
输入电流	A1~A8输入开启电流Max.5mA/通道@28V
重量	65克
尺寸	105*84*15mm

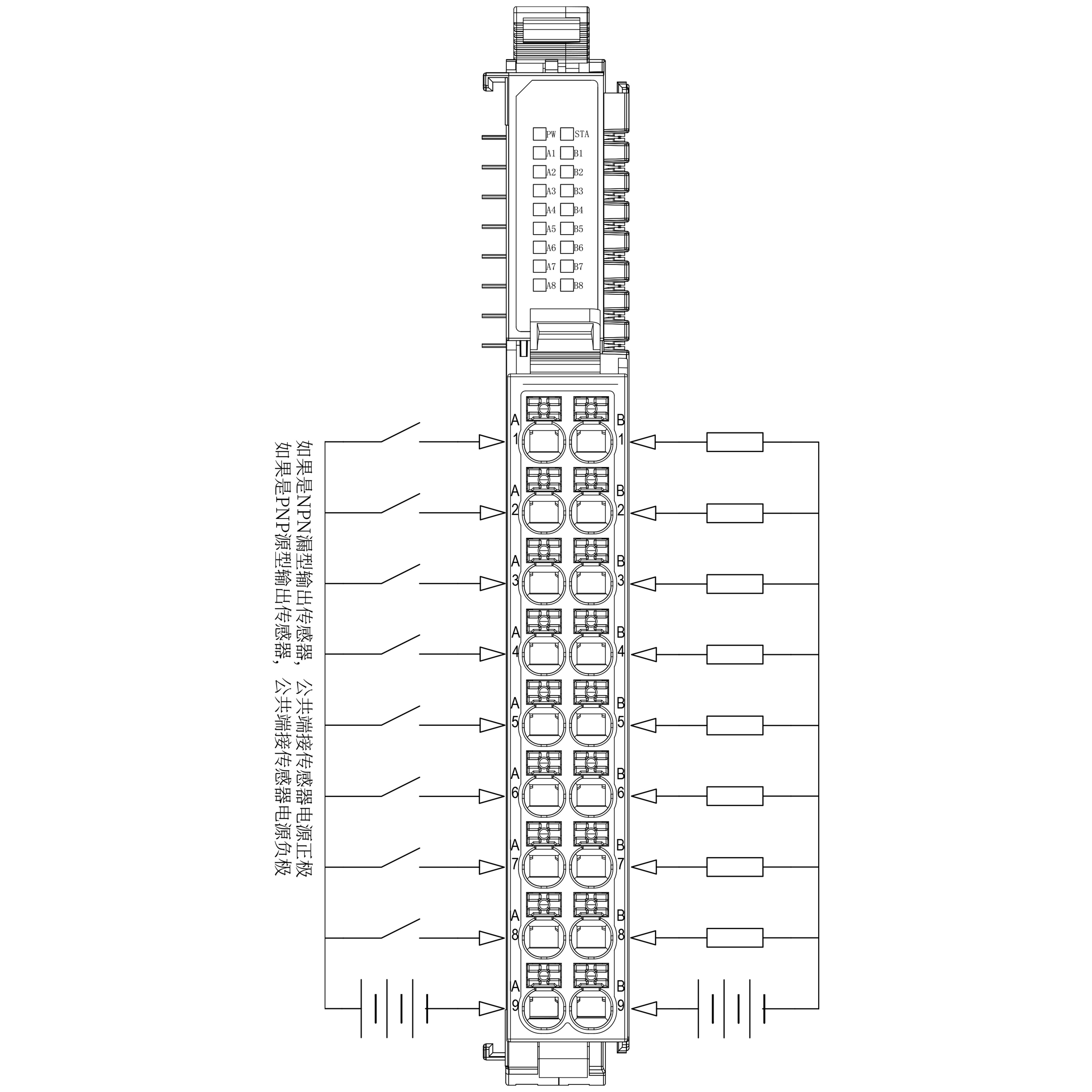

接线示意图

端子定义

端子	定义	功能及接线说明
A1	DI0	接NPN（漏型）或PNP（源型）传感器的信号输出端
B1	DO0	PNP(源型)输出端，可接最大500mA电流负载
A2	DI1	接NPN（漏型）或PNP（源型）传感器的信号输出端
B2	DO1	PNP(源型)输出端，可接最大500mA电流负载
A3	DI2	接NPN（漏型）或PNP（源型）传感器的信号输出端
B3	DO2	PNP(源型)输出端，可接最大500mA电流负载
A4	DI3	接NPN（漏型）或PNP（源型）传感器的信号输出端
B4	DO3	PNP(源型)输出端，可接最大500mA电流负载
A5	DI4	接NPN（漏型）或PNP（源型）传感器的信号输出端
B5	DO4	PNP(源型)输出端，可接最大500mA电流负载
A6	DI5	接NPN（漏型）或PNP（源型）传感器的信号输出端
B6	DO5	PNP(源型)输出端，可接最大500mA电流负载
A7	DI6	接NPN（漏型）或PNP（源型）传感器的信号输出端
B7	DO6	PNP(源型)输出端，可接最大500mA电流负载
A8	DI7	接NPN（漏型）或PNP（源型）传感器的信号输出端
B8	DO7	PNP(源型)输出端，可接最大500mA电流负载
A9	COMA	A1~A8端子公共端，NPN（漏型）传感器接电源正极；PNP（源型）传感器接电源负极
B9	COMB	给B1~B8输出端所接负载提供电源（9~34V），电源规格应大于负载功率

指示灯定义

指示灯标号	指示灯状态说明
PW	长亮：电源供电正常
STA	闪烁节奏：哒哒哒哒哒...（亮100ms灭100ms）对应状态：自检 闪烁节奏：哒...哒...（亮100ms灭900ms）对应状态：准备就绪，正常工作 闪烁节奏：哒哒...哒哒...（亮100ms灭100ms两次亮800ms）对应状态：故障 闪烁节奏：..哒哒..哒哒（灭300ms亮100ms灭100ms两次）对应状态：正在升级
A1	亮：DI0输入有效
B1	亮：DO0输出有效
A2	亮：DI1输入有效
B2	亮：DO1输出有效
A3	亮：DI2输入有效
B3	亮：DO2输出有效
A4	亮：DI3输入有效
B4	亮：DO3输出有效
A5	亮：DI4输入有效
B5	亮：DO4输出有效
A6	亮：DI5输入有效
B6	亮：DO5输出有效
A7	亮：DI6输入有效
B7	亮：DO6输出有效
A8	亮：DI7输入有效
B8	亮：DO7输出有效
