MJ-EX-DO16-PNP

规格特性

项目	规格
电源规格	从适配器电源取电
输出信号	A1~A8和B1~B8端子16通道PNP(源型)输出，每通道可承载500mA电流负载
安装方式	35毫米导轨安装
接线方式	快接端子，线径Max.1.0平方毫米(AWG 18)
输出电压	A1~A8端子与COMA端子输入电源电压相同；B1~B8端子与COMB端子输入电源电压相同
重量	65克
尺寸	105*84*15mm

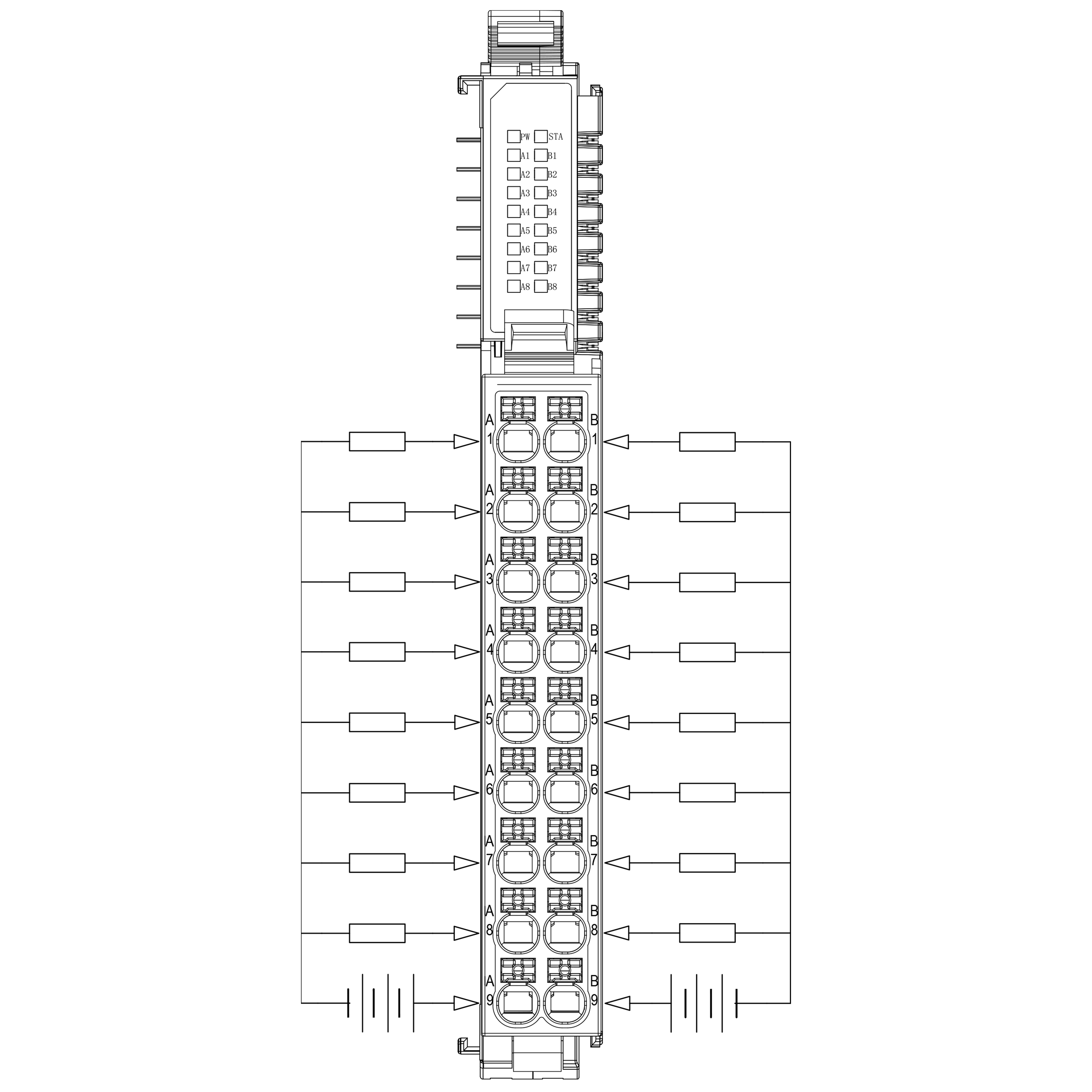

接线示意图

端子定义

端子	定义	功能及接线说明
A1	DO0	PNP(源型)输出端，每通道可接最大500mA电流负载
B1	DO8	PNP(源型)输出端，每通道可接最大500mA电流负载
A2	DO1	PNP(源型)输出端，每通道可接最大500mA电流负载
B2	DO9	PNP(源型)输出端，每通道可接最大500mA电流负载
A3	DO2	PNP(源型)输出端，每通道可接最大500mA电流负载
B3	DO10	PNP(源型)输出端，每通道可接最大500mA电流负载
A4	DO3	PNP(源型)输出端，每通道可接最大500mA电流负载
B4	DO11	PNP(源型)输出端，每通道可接最大500mA电流负载
A5	DO4	PNP(源型)输出端，每通道可接最大500mA电流负载
B5	DO12	PNP(源型)输出端，每通道可接最大500mA电流负载
A6	DO5	PNP(源型)输出端，每通道可接最大500mA电流负载
B6	DO13	PNP(源型)输出端，每通道可接最大500mA电流负载
A7	DO6	PNP(源型)输出端，每通道可接最大500mA电流负载
B7	DO14	PNP(源型)输出端，每通道可接最大500mA电流负载
A8	DO7	PNP(源型)输出端，每通道可接最大500mA电流负载
B8	DO15	PNP(源型)输出端，每通道可接最大500mA电流负载
A9	COMA	给A1~A8输出端所接负载提供电源（9~34V），电源规格应大于负载功率
B9	COMB	给B1~B8输出端所接负载提供电源（9~34V），电源规格应大于负载功率

指示灯定义

指示灯标号	指示灯状态说明
PW	长亮：电源供电正常
STA	闪烁节奏：哒哒哒哒哒...（亮100ms灭100ms）对应状态：自检 闪烁节奏：哒...哒...（亮100ms灭900ms）对应状态：准备就绪，正常工作 闪烁节奏：哒哒...哒哒...（亮100ms灭100ms两次亮800ms）对应状态：故障 闪烁节奏：..哒哒..哒哒（灭300ms亮100ms灭100ms两次）对应状态：正在升级
A1	亮：DO0输入有效
B1	亮：DO8输出有效
A2	亮：DO1输入有效
B2	亮：DO9输出有效
A3	亮：DO2输入有效
B3	亮：DO10输出有效
A4	亮：DO3输入有效
B4	亮：DO11输出有效
A5	亮：DO4输入有效
B5	亮：DO12输出有效
A6	亮：DO5输入有效
B6	亮：DO13输出有效
A7	亮：DO6输入有效
B7	亮：DO14输出有效
A8	亮：DO7输入有效
B8	亮：DO15输出有效
