MJ-PNIO-L

规格特性

项目	规格
电源规格	电压：9~34V，标称24V。电流：57mA@24V。具备过流防反接保护。
工作温度	-40℃~85℃
扩展模块	最多可接入32个扩展模块
安装方式	35毫米导轨安装
接线方式	快接端子，线径Max.1.0平方毫米(AWG 18)
重量	65克
尺寸	105*84*15mm

Profinet参数

项目	描述
过程数据	输入最大1440 字节，输出最大1440 字节
RT	支持，最小周期1ms
IRT	不支持
MRP	支持
MRPD	不支持
网络接口	2个RJ45
网络速率	10/100Mbps，自适应，全双工
总线长度	最大100米

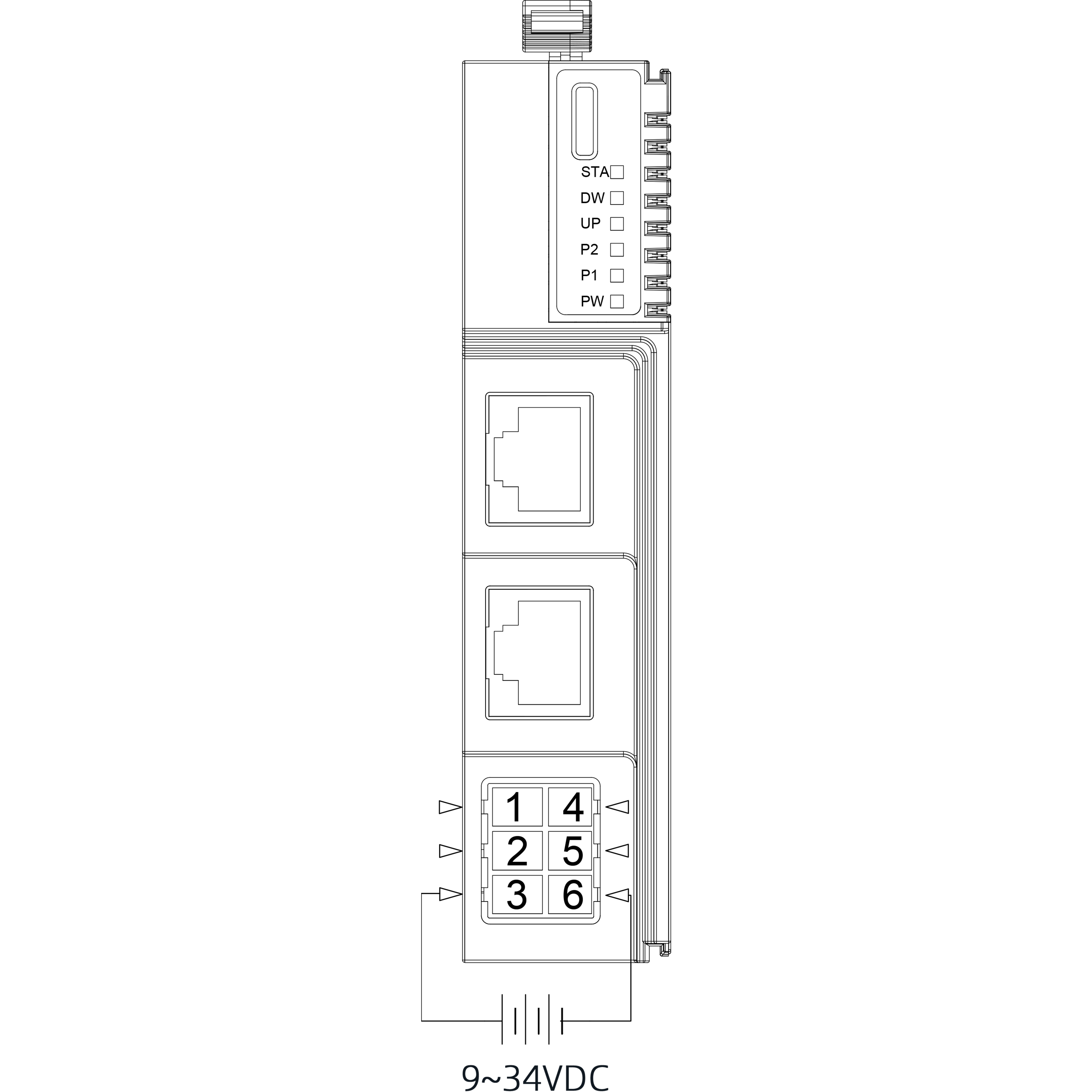

接线示意图

端子定义

端子	功能及接线说明
1	保留
2	保留
3	电源正极，电压范围9V~34V，标称24V
4	保留
5	保留
6	电源负极。

指示灯定义

指示灯标号	指示灯状态说明
STA	适配器工作状态指示灯 闪烁节奏：哒哒哒哒哒...（亮100ms灭100ms）对应状态：自检 闪烁节奏：哒...哒...（亮100ms灭900ms）对应状态：准备就绪，正常工作 闪烁节奏：哒哒...哒哒...（亮100ms灭100ms两次亮800ms）对应状态：故障 闪烁节奏：..哒哒..哒哒（灭300ms亮100ms灭100ms两次）对应状态：正在升级
DW	闪烁：适配器向扩展模块下发数据指令
UP	闪烁：扩展模块有新数据向适配器更新
P2	闪烁：第2个网口RJ45有设备接入且有数据交互
P1	闪烁：第1个网口RJ45有设备接入且有数据交互
PW	长亮：电源已通电
