MJ-EX-PT100

规格特性

项目	规格
电源规格	从适配器电源取电
输入信号	4通道RTD热电阻PT100温度采集，适用于2线制和三线制
测量范围	测量温度范围-200~850℃
采样精度	16位有符号
采样速率	10毫秒/4通道
误差	0.5℃
诊断功能	32766：未接传感器或者断线 -32766：短路状态 32765：芯片故障 32767：温度上溢 -32768：温度下溢
接线方式	快接端子，线径Max.1.0平方毫米(AWG 18)
安装方式	35毫米导轨安装
重量	65克
尺寸	105*84*15mm

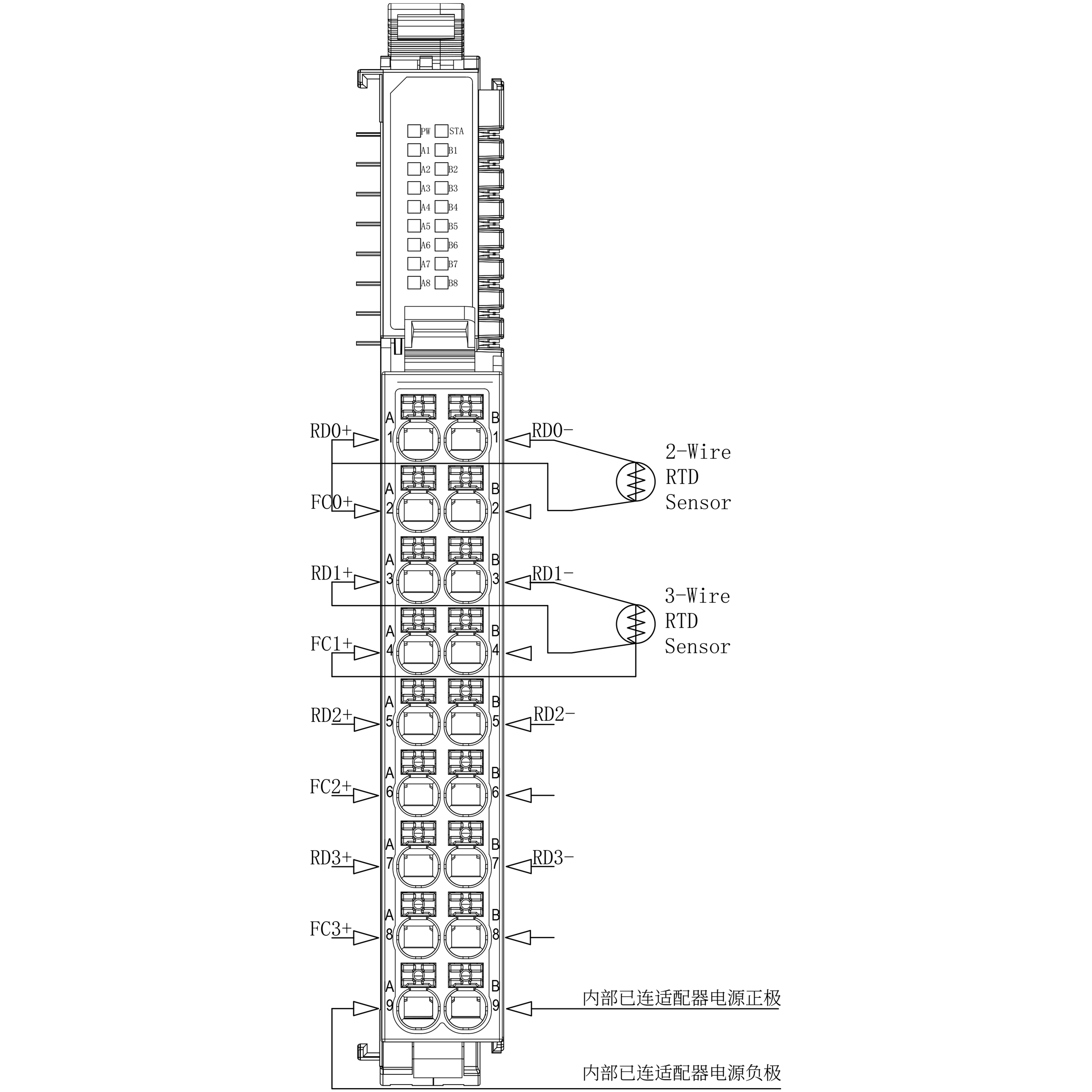

接线示意图

端子定义

端子	定义	功能及接线说明
A1	RD0+	信号输入通道CH0
B1	RD0-	信号输入通道CH0
A2	FC0+	信号输入通道CH0
B2	NC	不接
A3	RD1+	信号输入通道CH1
B3	RD1-	信号输入通道CH1
A4	FC1+	信号输入通道CH1
B4	NC	不接
A5	RD2+	信号输入通道CH2
B5	RD2-	信号输入通道CH2
A6	FC2+	信号输入通道CH2
B6	NC	不接
A7	RD3+	信号输入通道CH3
B7	RD3-	信号输入通道CH3
A8	FC3+	信号输入通道CH3
B8	NC	不接
A9	GND	内部连接适配器电源负极。
B9	VCC	内部连接适配器电源正极，可对外提供电源。

指示灯定义

指示灯标号	指示灯状态说明
PW	长亮：电源供电正常
STA	闪烁节奏：哒哒哒哒哒...（亮100ms灭100ms）对应状态：自检 闪烁节奏：哒...哒...（亮100ms灭900ms）对应状态：准备就绪，正常工作 闪烁节奏：哒哒...哒哒...（亮100ms灭100ms两次亮800ms）对应状态：故障 闪烁节奏：..哒哒..哒哒（灭300ms亮100ms灭100ms两次）对应状态：正在升级
A1	点亮：通道CH0温度为负；熄灭：温度为正。
B1	点亮：通道CH0温度为正；熄灭：温度为负。
A2	点亮：通道CH0温度为负；熄灭：温度为正。
B2	点亮：通道CH0温度为正；熄灭：温度为负。
A3	点亮：通道CH1温度为负；熄灭：温度为正。
B3	点亮：通道CH1温度为正；熄灭：温度为负。
A4	点亮：通道CH1温度为负；熄灭：温度为正。
B4	点亮：通道CH1温度为正；熄灭：温度为负。
A5	点亮：通道CH2温度为负；熄灭：温度为正。
B5	点亮：通道CH2温度为正；熄灭：温度为负。
A6	点亮：通道CH2温度为负；熄灭：温度为正。
B6	点亮：通道CH2温度为正；熄灭：温度为负。
A7	点亮：通道CH3温度为负；熄灭：温度为正。
B7	点亮：通道CH3温度为正；熄灭：温度为负。
A8	点亮：通道CH3温度为负；熄灭：温度为正。
B8	点亮：通道CH3温度为正；熄灭：温度为负。
