MJ-EX-AD8

规格特性

项目	规格
电源规格	从适配器电源取电
输入信号	8通道单端共地输入-10~+10V电压信号，4线制电压型传感器
输入阻抗	1MΩ
采样精度	16位有符号
采样速率	1毫秒/8通道
误差	±0.3%@25℃
接线方式	快接端子，线径Max.1.0平方毫米(AWG 18)
安装方式	35毫米导轨安装
重量	65克
尺寸	105*84*15mm

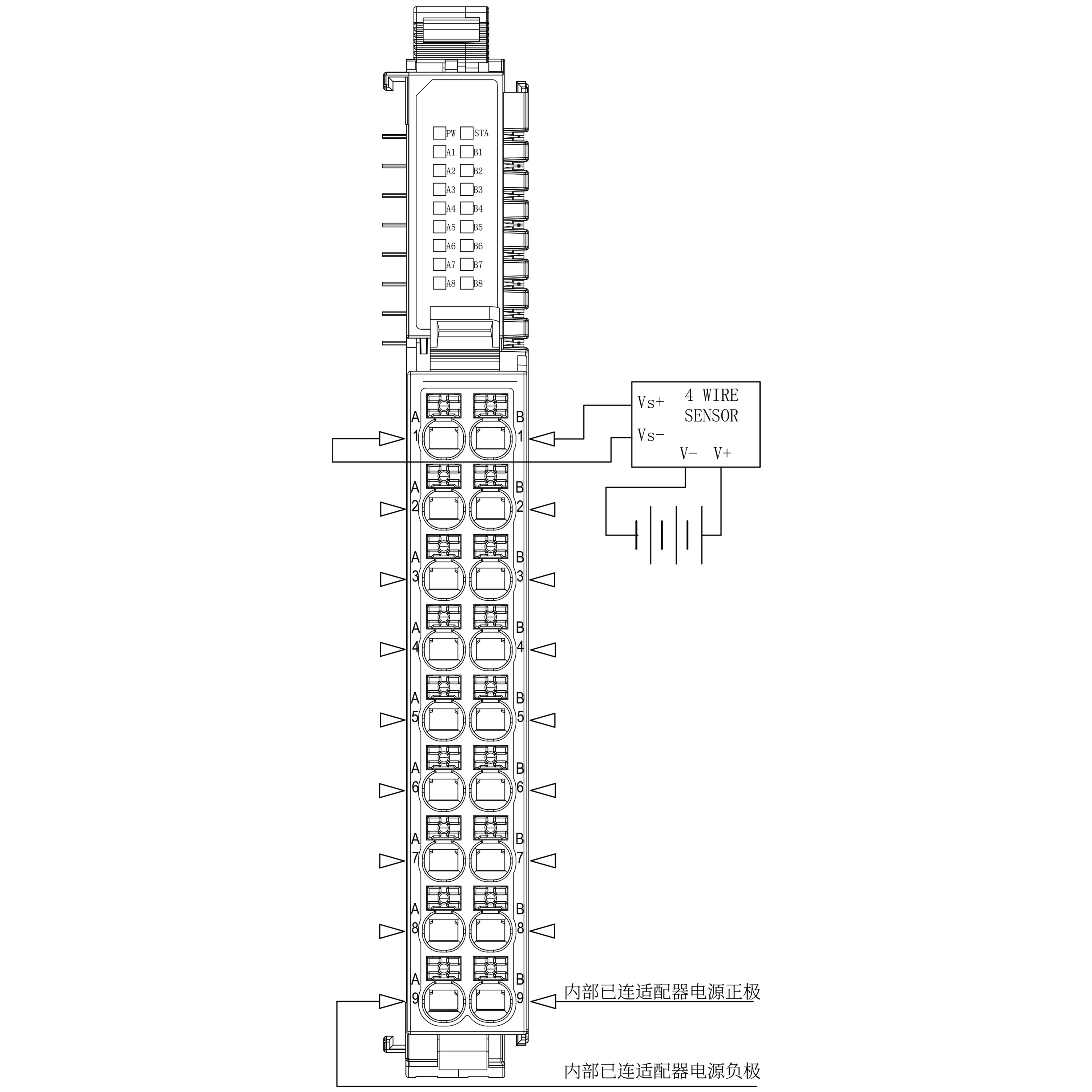

接线示意图

端子定义

端子	定义	功能及接线说明
A1	GND	电压信号输入通道CH0公共端
B1	AI0	电压信号输入通道CH0
A2	GND	电压信号输入通道CH1公共端
B2	AI1	电压信号输入通道CH1
A3	GND	电压信号输入通道CH2公共端
B3	AI2	电压信号输入通道CH2
A4	GND	电压信号输入通道CH3公共端
B4	AI3	电压信号输入通道CH3
A5	GND	电压信号输入通道CH4公共端
B5	AI4	电压信号输入通道CH4
A6	GND	电压信号输入通道CH5公共端
B6	AI5	电压信号输入通道CH5
A7	GND	电压信号输入通道CH6公共端
B7	AI6	电压信号输入通道CH6
A8	GND	电压信号输入通道CH7公共端
B8	AI7	电压信号输入通道CH7
A9	GND	内部连接适配器电源负极。
B9	VCC	内部连接适配器电源正极，可对外提供电源。

过程数据定义

字节索引	电压信号通道
Byte0	通道CH0电压信号数据
Byte1	通道CH0电压信号数据
Byte2	通道CH1电压信号数据
Byte3	通道CH1电压信号数据
Byte4	通道CH2电压信号数据
Byte5	通道CH2电压信号数据
Byte6	通道CH3电压信号数据
Byte7	通道CH3电压信号数据
Byte8	通道CH4电压信号数据
Byte9	通道CH4电压信号数据
Byte10	通道CH5电压信号数据
Byte11	通道CH5电压信号数据
Byte12	通道CH6电压信号数据
Byte13	通道CH6电压信号数据
Byte14	通道CH7电压信号数据
Byte15	通道CH7电压信号数据

电压-10~10V	十进制	十六进制	备注
10.8V	32767	7FFF	上溢
> 10V	30340	7684	超上限
10V	30339	7683	额定范围
5V	15169	3B41	额定范围
0V	0	0	额定范围
-5V	-15169	C4BF	额定范围
-10V	-30339	897D	额定范围
< -10V	-30340	897C	超下限
< -10.8V	-32768	8000	下溢

指示灯定义

指示灯标号	指示灯状态说明
PW	长亮：电源供电正常
STA	闪烁节奏：哒哒哒哒哒...（亮100ms灭100ms）对应状态：自检 闪烁节奏：哒...哒...（亮100ms灭900ms）对应状态：准备就绪，正常工作 闪烁节奏：哒哒...哒哒...（亮100ms灭100ms两次亮800ms）对应状态：故障 闪烁节奏：..哒哒..哒哒（灭300ms亮100ms灭100ms两次）对应状态：正在升级
A1	点亮：通道CH0电压为负；熄灭：电压为正。
B1	点亮：通道CH0电压为正；熄灭：电压为负。
A2	点亮：通道CH1电压为负；熄灭：电压为正。
B2	点亮：通道CH1电压为正；熄灭：电压为负。
A3	点亮：通道CH2电压为负；熄灭：电压为正。
B3	点亮：通道CH2电压为正；熄灭：电压为负。
A4	点亮：通道CH3电压为负；熄灭：电压为正。
B4	点亮：通道CH3电压为正；熄灭：电压为负。
A5	点亮：通道CH4电压为负；熄灭：电压为正。
B5	点亮：通道CH4电压为正；熄灭：电压为负。
A6	点亮：通道CH5电压为负；熄灭：电压为正。
B6	点亮：通道CH5电压为正；熄灭：电压为负。
A7	点亮：通道CH6电压为负；熄灭：电压为正。
B7	点亮：通道CH6电压为正；熄灭：电压为负。
A8	点亮：通道CH7电压为负；熄灭：电压为正。
B8	点亮：通道CH7电压为正；熄灭：电压为负。
