MJ-EX-DIO8-PNP

规格特性

项目	规格
电源规格	从适配器电源取电
输入信号	A1~A8和B1~B8可接16路NPN(漏型）或PNP(源型）传感器。
计数器	A1~A8和B1~B8每路输入自带32 位计数器，计数频率<1MHz，可设置计数方向为向上或向下
隔离方式	光耦隔离
安装方式	35毫米导轨安装
接线方式	快接端子，线径Max.1.0平方毫米(AWG 18)
输入电压	A1~A8和B1~B8输入开启电压Min.0VDC to Max.14VDC
输入电流	A1~A8和B1~B8输入开启电流Max.5mA/通道@28V
重量	65克
尺寸	105*84*15mm

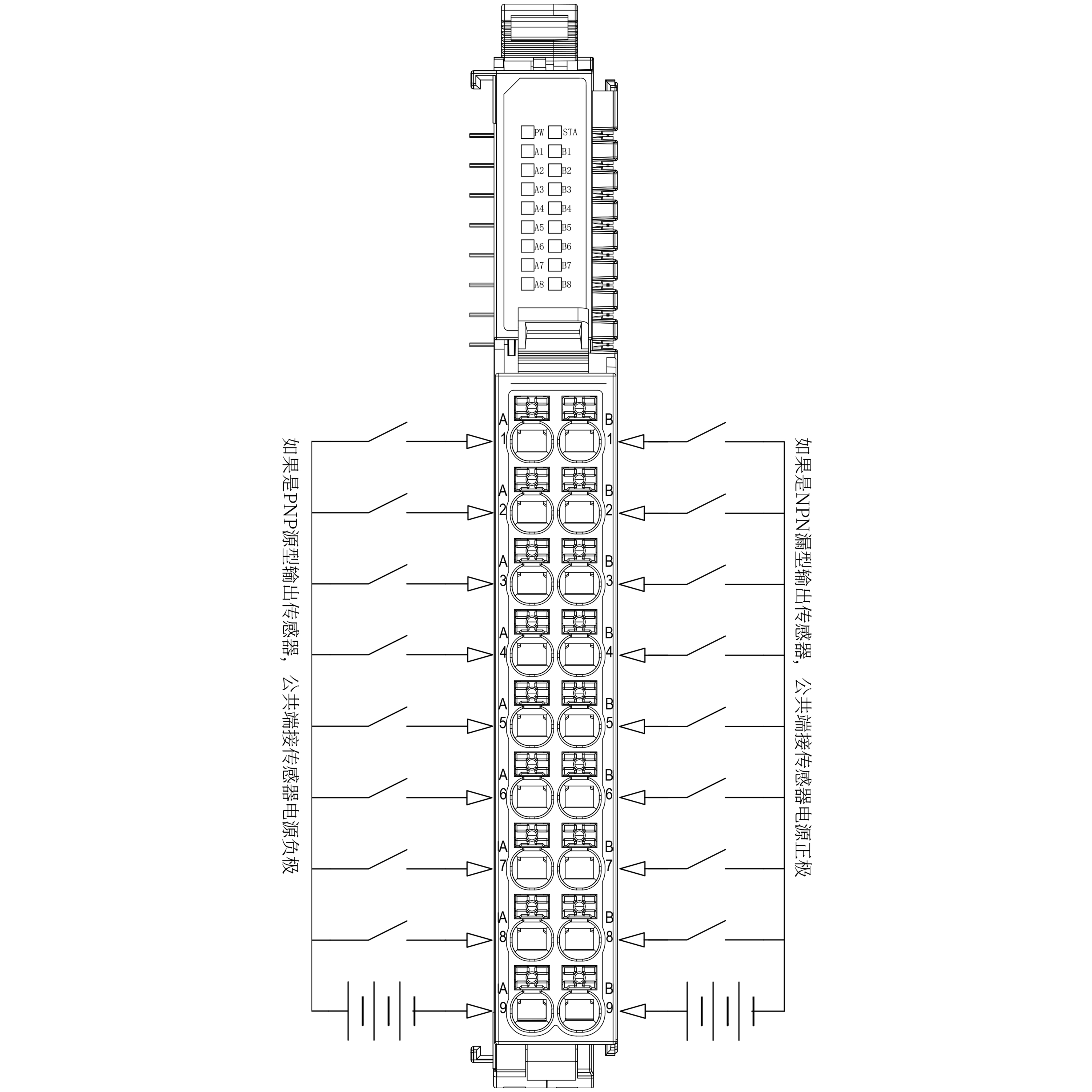

接线示意图

端子定义

端子	定义	功能及接线说明
A1	DI0	接NPN（漏型）或PNP（源型）传感器的信号输出端
B1	DI8	接NPN（漏型）或PNP（源型）传感器的信号输出端
A2	DI1	接NPN（漏型）或PNP（源型）传感器的信号输出端
B2	DI9	接NPN（漏型）或PNP（源型）传感器的信号输出端
A3	DI2	接NPN（漏型）或PNP（源型）传感器的信号输出端
B3	DI10	接NPN（漏型）或PNP（源型）传感器的信号输出端
A4	DI3	接NPN（漏型）或PNP（源型）传感器的信号输出端
B4	DI11	接NPN（漏型）或PNP（源型）传感器的信号输出端
A5	DI4	接NPN（漏型）或PNP（源型）传感器的信号输出端
B5	DI12	接NPN（漏型）或PNP（源型）传感器的信号输出端
A6	DI5	接NPN（漏型）或PNP（源型）传感器的信号输出端
B6	DI13	接NPN（漏型）或PNP（源型）传感器的信号输出端
A7	DI6	接NPN（漏型）或PNP（源型）传感器的信号输出端
B7	DI14	接NPN（漏型）或PNP（源型）传感器的信号输出端
A8	DI7	接NPN（漏型）或PNP（源型）传感器的信号输出端
B8	DI15	接NPN（漏型）或PNP（源型）传感器的信号输出端
A9	COMA	A1~A8端子公共端，NPN（漏型）传感器接电源正极；PNP（源型）传感器接电源负极
B9	COMB	B1~B8端子公共端，NPN（漏型）传感器接电源正极；PNP（源型）传感器接电源负极

指示灯定义

指示灯标号	指示灯状态说明
PW	长亮：电源供电正常
STA	闪烁节奏：哒哒哒哒哒...（亮100ms灭100ms）对应状态：自检 闪烁节奏：哒...哒...（亮100ms灭900ms）对应状态：准备就绪，正常工作 闪烁节奏：哒哒...哒哒...（亮100ms灭100ms两次亮800ms）对应状态：故障 闪烁节奏：..哒哒..哒哒（灭300ms亮100ms灭100ms两次）对应状态：正在升级
A1	亮：DI0输入有效
B1	亮：DI8输出有效
A2	亮：DI1输入有效
B2	亮：DI9输出有效
A3	亮：DI2输入有效
B3	亮：DI10输出有效
A4	亮：DI3输入有效
B4	亮：DI11输出有效
A5	亮：DI4输入有效
B5	亮：DI12输出有效
A6	亮：DI5输入有效
B6	亮：DI13输出有效
A7	亮：DI6输入有效
B7	亮：DI14输出有效
A8	亮：DI7输入有效
B8	亮：DI15输出有效
