MJ-EX-RELAY8-NO

规格特性

项目	规格
电源规格	从适配器电源取电
输出信号	8通道继电器常开输出
安装方式	35毫米导轨安装
接线方式	快接端子，线径Max.1.0平方毫米(AWG 18)
切换电压	最大切换电压30VDC
切换电流	最大切换电流1A
切换功率	最大切换功率30W
接触阻抗	≤100mΩ
输出延时	最大3ms
耐久性	1x108 次
电耐久性	1x105 次
重量	65克
尺寸	105*84*15mm

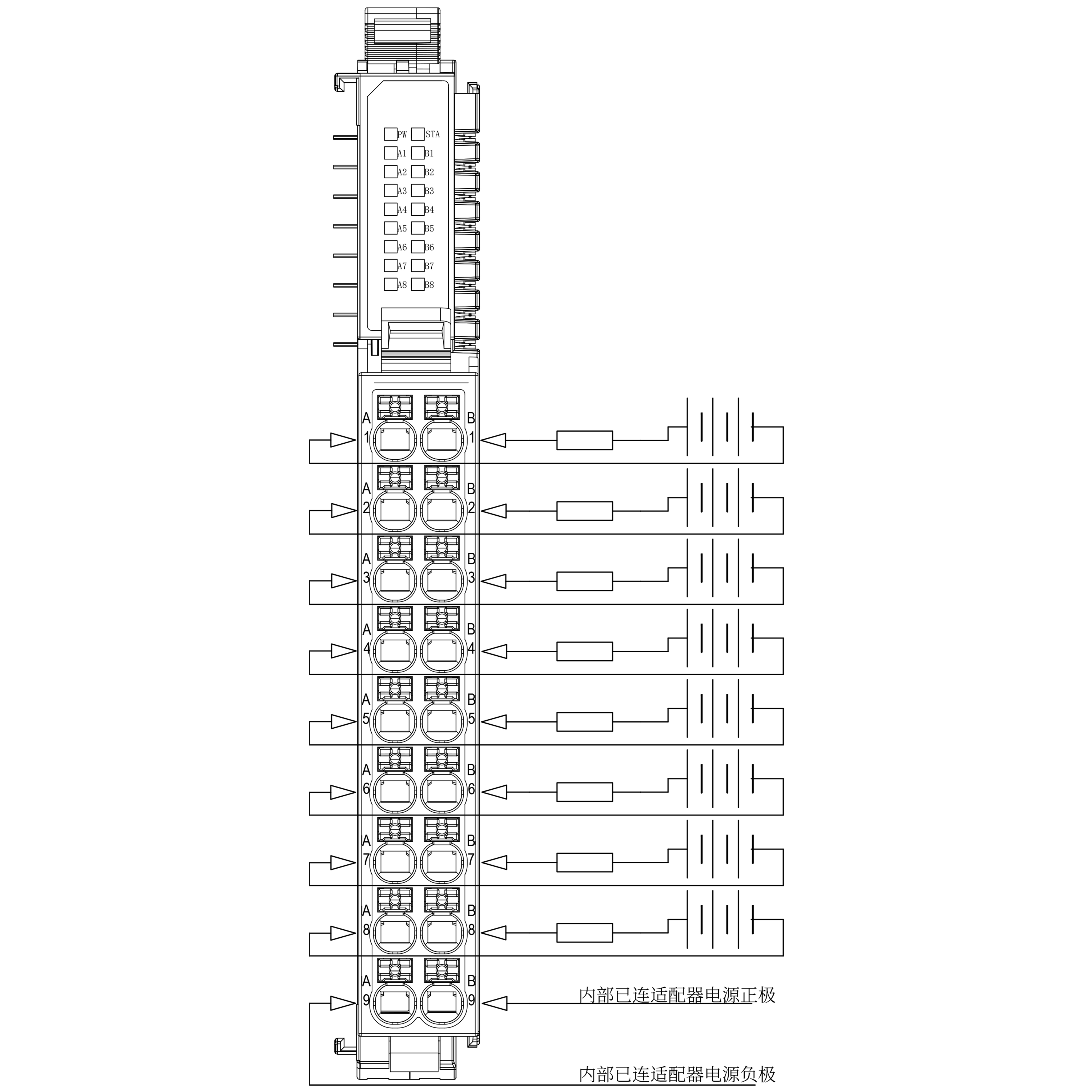

接线示意图

端子定义

端子	定义	功能及接线说明
A1	COM0	继电器0输出端公共端
B1	DO0	继电器0输出端
A2	COM1	继电器1输出端公共端
B2	DO1	继电器1输出端
A3	COM2	继电器2输出端公共端
B3	DO2	继电器2输出端
A4	COM3	继电器3输出端公共端
B4	DO3	继电器3输出端
A5	COM4	继电器4输出端公共端
B5	DO4	继电器4输出端
A6	COM5	继电器5输出端公共端
B6	DO5	继电器5输出端
A7	COM6	继电器6输出端公共端
B7	DO6	继电器6输出端
A8	COM7	继电器7输出端公共端
B8	DO7	继电器7输出端
A9	GND	内部连接适配器电源负极。
B9	VCC	内部连接适配器电源正极，可对外提供电源。

指示灯定义

指示灯标号	指示灯状态说明
PW	长亮：电源供电正常
STA	闪烁节奏：哒哒哒哒哒...（亮100ms灭100ms）对应状态：自检 闪烁节奏：哒...哒...（亮100ms灭900ms）对应状态：准备就绪，正常工作 闪烁节奏：哒哒...哒哒...（亮100ms灭100ms两次亮800ms）对应状态：故障 闪烁节奏：..哒哒..哒哒（灭300ms亮100ms灭100ms两次）对应状态：正在升级
A1	亮：继电器0输出闭合；灭：继电器0输出断开
B1	亮：继电器0输出闭合；灭：继电器0输出断开
A2	亮：继电器1输出闭合；灭：继电器1输出断开
B2	亮：继电器1输出闭合；灭：继电器1输出断开
A3	亮：继电器2输出闭合；灭：继电器2输出断开
B3	亮：继电器2输出闭合；灭：继电器2输出断开
A4	亮：继电器3输出闭合；灭：继电器3输出断开
B4	亮：继电器3输出闭合；灭：继电器3输出断开
A5	亮：继电器4输出闭合；灭：继电器4输出断开
B5	亮：继电器4输出闭合；灭：继电器4输出断开
A6	亮：继电器5输出闭合；灭：继电器5输出断开
B6	亮：继电器5输出闭合；灭：继电器5输出断开
A7	亮：继电器6输出闭合；灭：继电器6输出断开
B7	亮：继电器6输出闭合；灭：继电器6输出断开
A8	亮：继电器7输出闭合；灭：继电器7输出断开
B8	亮：继电器7输出闭合；灭：继电器7输出断开
